Mucha ciencia en poco espacio: BELSORP MAX X. Adsorción de alto nivel. Mínimo espacio. Rendimiento inigualable.

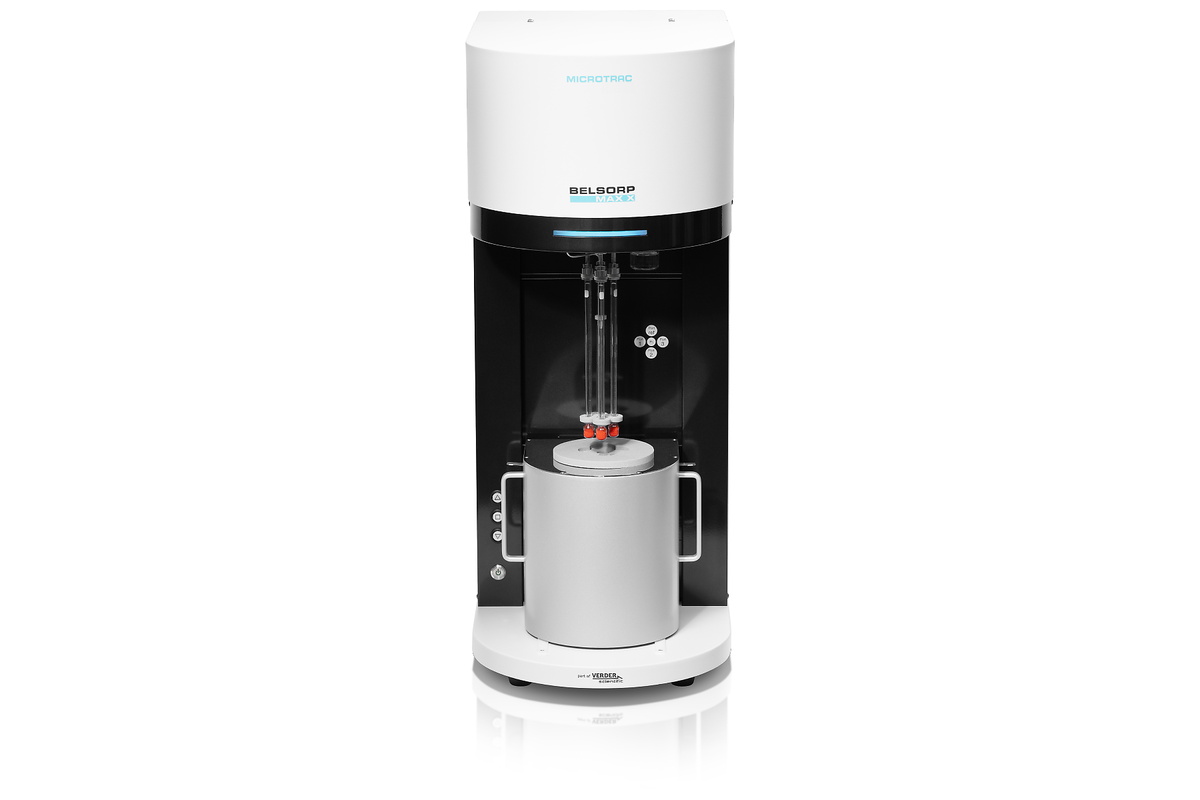

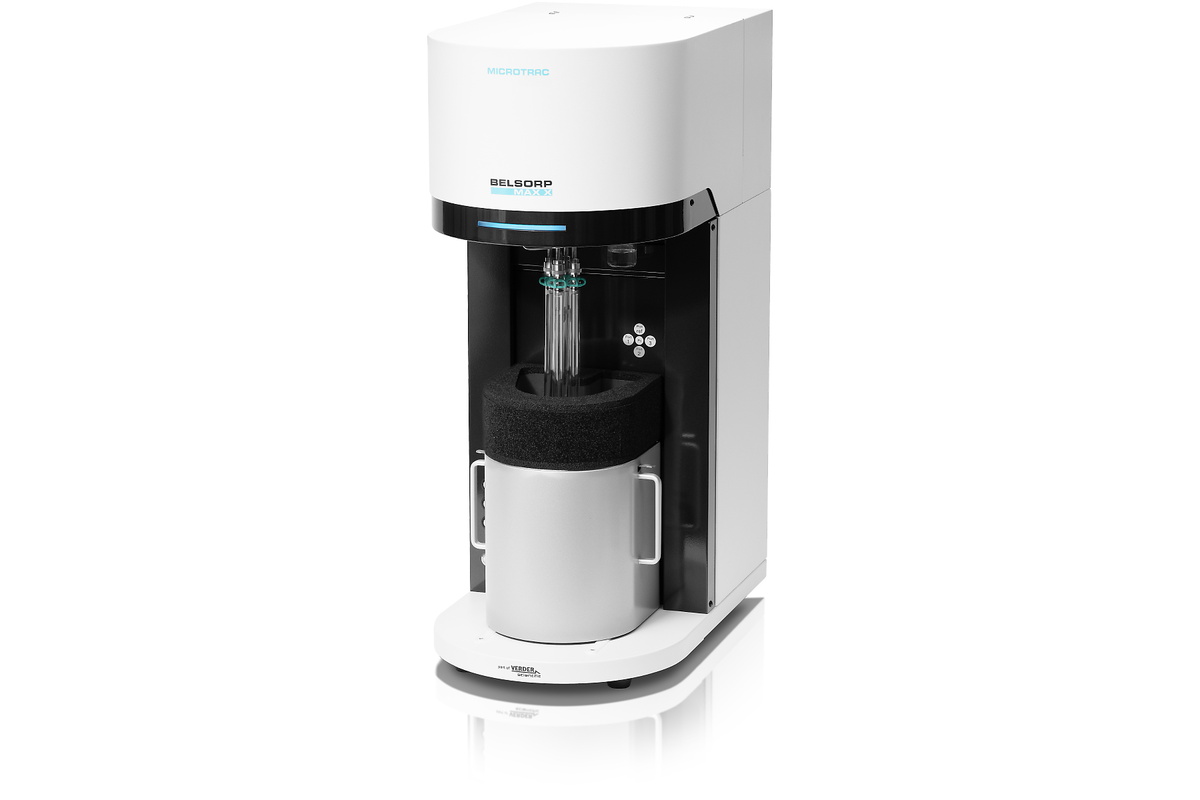

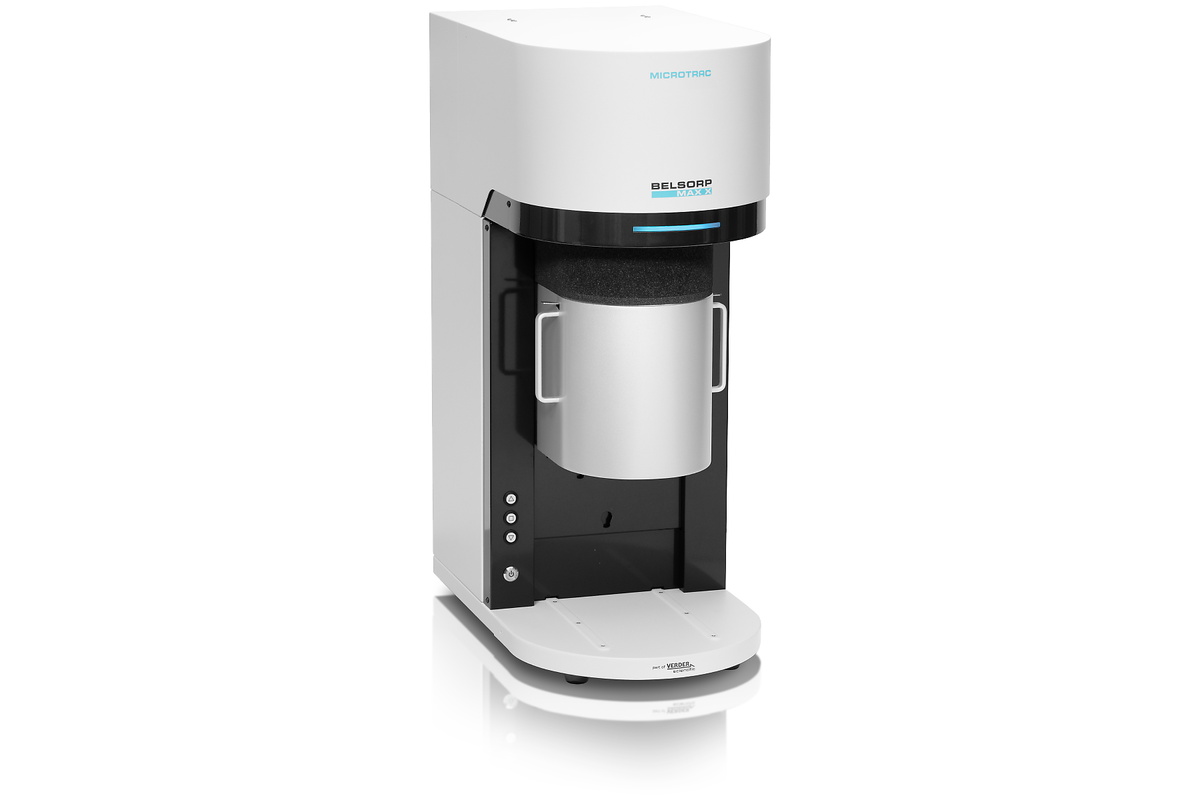

El BELSORP MAX X de Microtrac es el último modelo de la serie BELSORP MAX, que presenta un diseño más compacto y de menor peso. Este analizador de adsorción de gas/vapor de alta precisión puede medir hasta cuatro muestras en un ampli rango de presiones y temperaturas. El BELSORP MAX X cubre una amplia gama de capacidades de análisis, desde el área superficial específica, la distribución del tamaño de poros, la adsorción de gas y vapor hasta la quimisorción.
Al combinar transductores de presión de alta precisión (133,3 kPa, 1,333 kPa y 0,0133 kPa) con válvulas neumáticas de cierre hermético y juntas metálicas, el analizador cuenta con una tecnología superior para minimizar las fugas de gas y permitir niveles de vacío máximos. La temperatura en el BELSORP MAX X se controla cuidadosamente utilizando tecnología puntera, desde el bloque colector calentado (50 °C, 80 °C opcional) y el baño de aire hasta la muestra, mientras que las tuberías de gas/vapor electropulidas evitan la humectación de la superficie y la corrosión.
Además, el nuevo software operativo BELCONTROL facilita la comprensión de la estructura y la durabilidad de los materiales mediante el análisis cíclico de estabilidad, mejora la eficacia de las mediciones y el mantenimiento, y envía los resultados de las mediciones por correo electrónico, todo ello para maximizar el rendimiento de las muestras. BELMASTER es el software de análisis específico para evaluaciones avanzadas de materiales. Este dispositivo cumple las normas ISO 9277, 15901-2 y 18852 y puede utilizarse para diversas morfologías de materiales, como cuerpos moldeados, pellets y polvo fino.
Video del producto

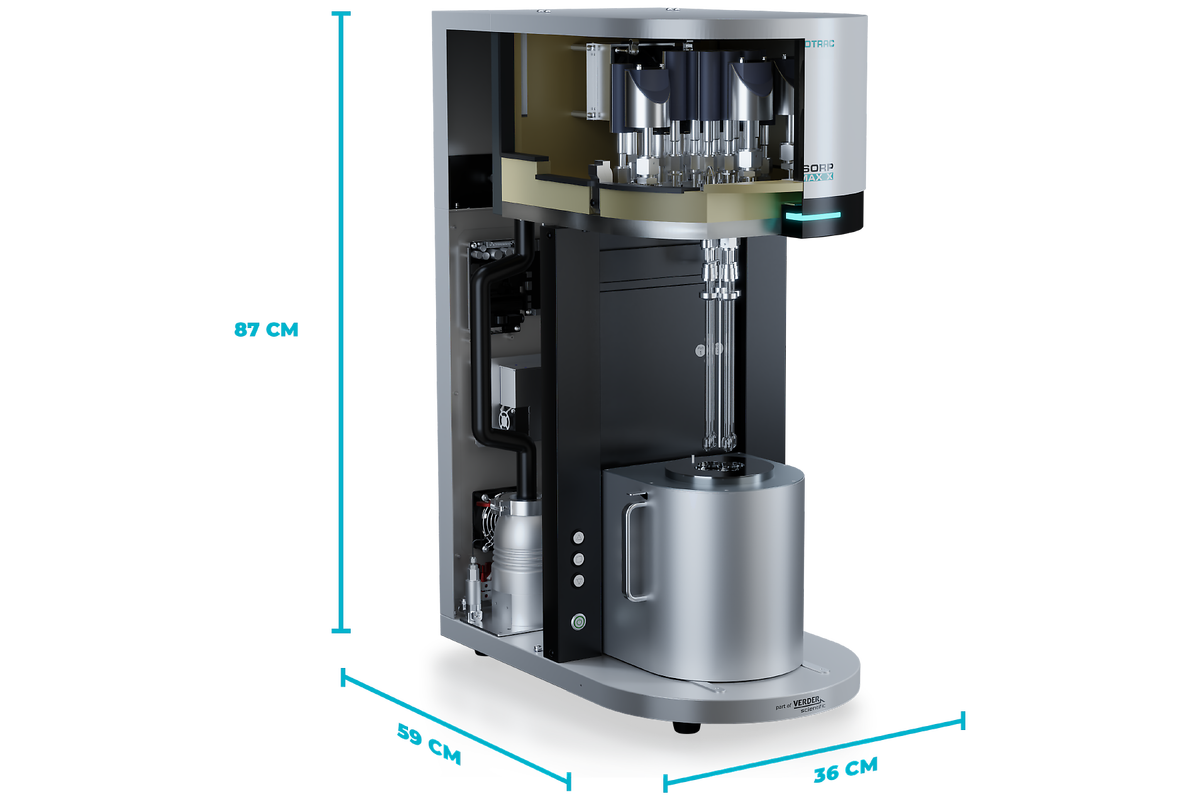

MaxXimice su espacio de laboratorio reduciendo al mínimo el espacio ocupado. El espacio de laboratorio necesario se reduce casi un 50% en comparación con productos alternativos.
AFSMTM: La mayor reproducibilidad disponible en cualquier instrumento de adsorción
En vez de intentar controlar el nivel aproximado del refrigerante líquido, nuestro innovador método de supervisión continua de las fluctuaciones del espacio libre en una célula de referencia - la Medición Avanzada del Espacio Libre (AFSMTM) – ha demostrado ofrecer una mayor precisión de medición. Este método compensa con precisión las fluctuaciones del espacio libre causadas por factores ambientales como:
Opción de adsorción de vapor
En el interior del BELSORP MAX X, todos los conductos de gas, sensores, etc. están instalados en una cámara de aire con temperatura controlada (50 °C) que está revestida con material aislante térmico. El instrumento totalmente atemperado evita los efectos de condensación de vapor y permite realizar diversas mediciones de adsorción de vapor. Incluye mediciones con vapores orgánicos hasta 40 °C (instrumento estándar; modelo HT hasta 70 °C). Otras aplicaciones posibles son la evaluación de la hidrofilicidad/hidrofobicidad y la medición de la capacidad de adsorción de COV.
Amplia gama de productos
BELSORP MAX X está disponible en diferentes modelos para una amplia gama de aplicaciones. Microtrac ofrece la solución perfecta para las necesidades individuales de cada cliente.

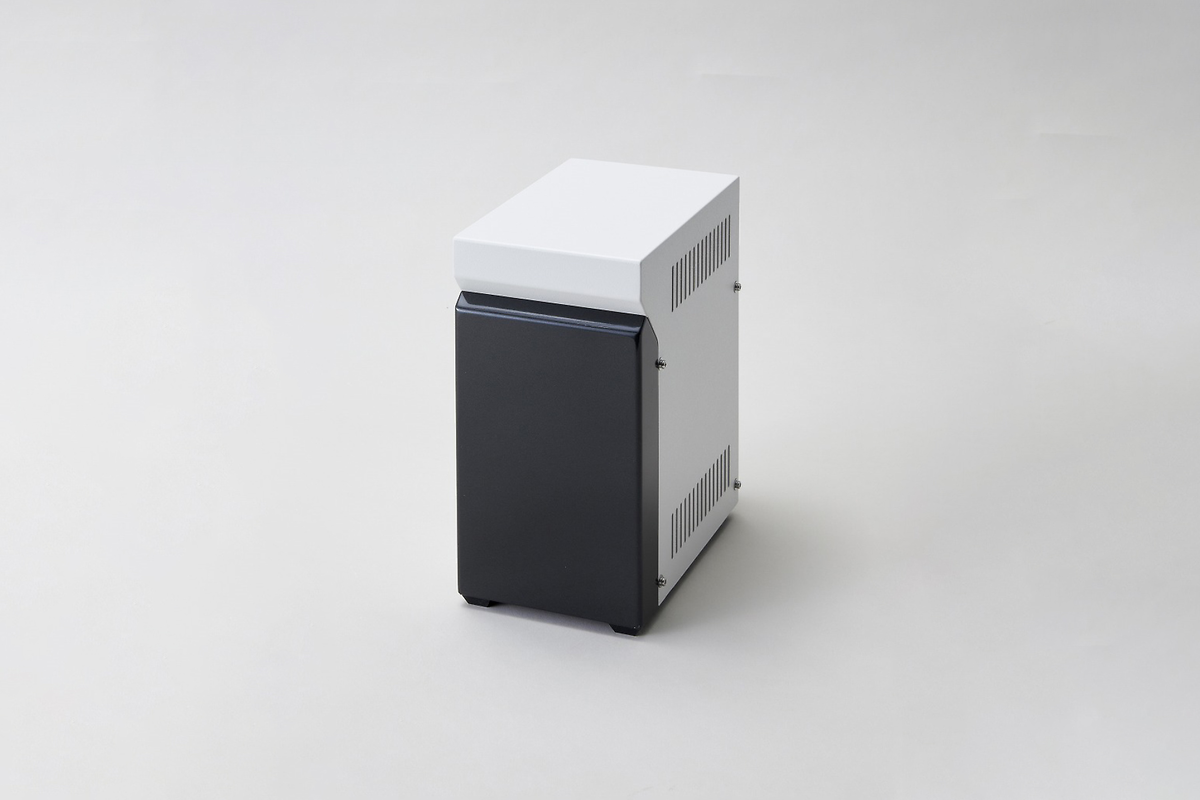

Selector de gas para diferentes adsorbentes
En la configuración estándar se dispone de tres puertos de gas (resistentes a la corrosión). Para ampliar una tubería estándar a cuatro tuberías de gas, se puede añadir un detector de gas. Las tuberías de gas pueden ampliarse de 3 a 6, 9 y 12 tuberías.
Control de la temperatura de medición

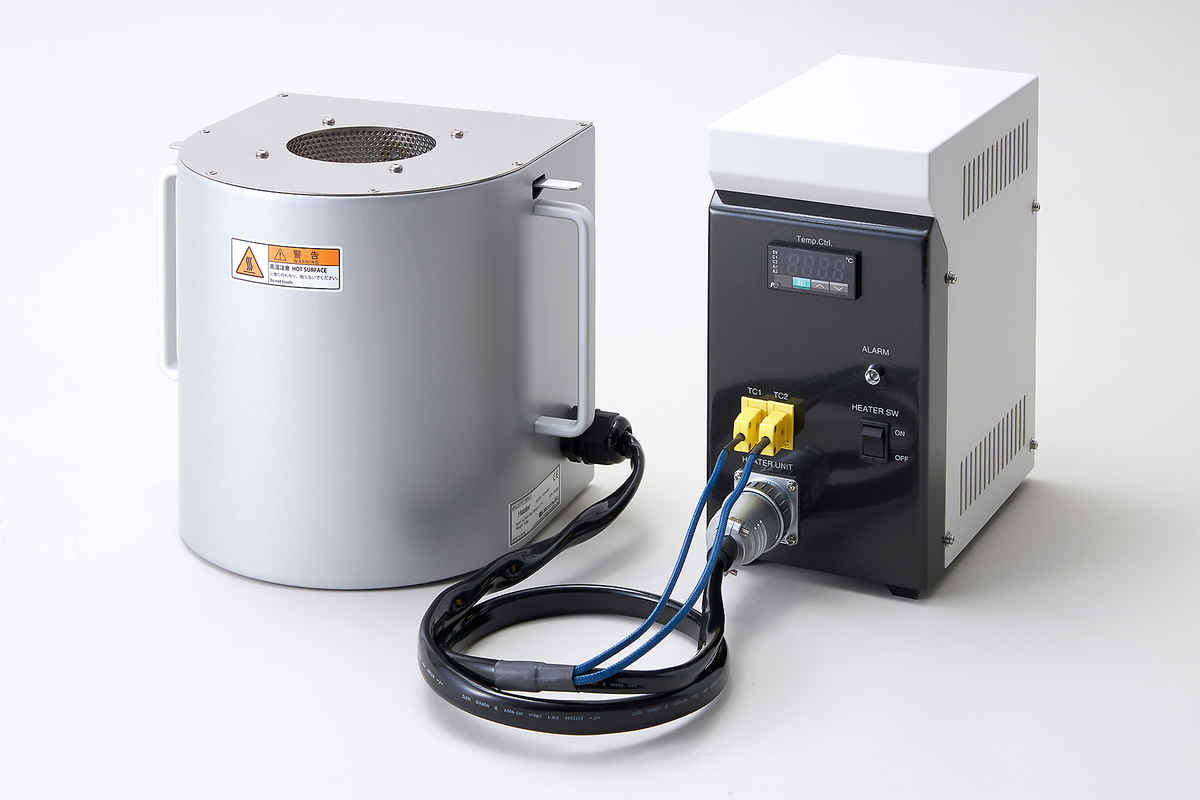

Se dispone de recipientes Dewar, baños de agua y calentadores que cubren un amplio rango de temperaturas de medición. El calentador puede utilizarse tanto para mediciones como para la preparación de muestras.
The BELSORP MAX X HT is a special model enabling various types of vapor adsorption (water vapor, VOCs, and more) at higher temperatures than the regular version. The manifold block can be heated up to 80°C, enabling a wider application range under more realistic conditions. The instruments is used in application fields such as:
The BELSORP MAX X HP has been added as a custom solution to the BELSORP MAX X product line to enable gas adsorption, BET surface area, pore size distribution, vapor adsorption, and the evaluation of adsorption rates at high pressure up to 900 kPa. The instrument is used in application fields like:
El BELSORP MAX X ofrece cuatro puertos independientes y un puerto específico para la medición de la presión de vapor saturado. Es posible equipar hasta tres puertos con un conjunto exclusivo de transductores de presión (0,0133 kPa, 1,33 kPa, 133,3 kPa) para mejorar los análisis de microporos, lo que permite realizar mediciones totalmente independientes y simultáneas en un amplio rango. Tanto el modo de alta precisión como el modo de muestras múltiples están disponibles para mediciones a partir de la presión relativa más baja P/P0 = ~10-9.

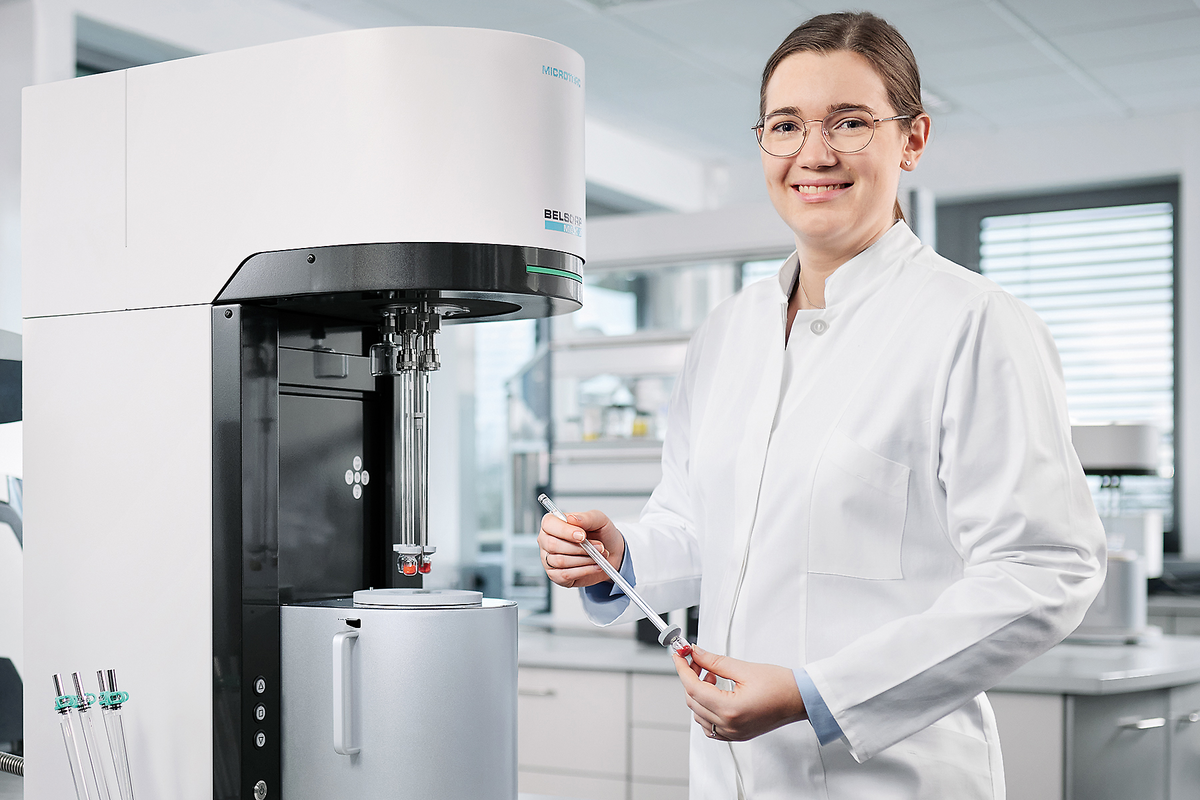

El modo de alta precisión permite la adquisición simultánea de isotermas de adsorción/desorción de hasta tres muestras. El cuarto puerto utiliza una célula de muestra vacía como referencia para la medición precisa de los cambios de espacio libre/volumen muerto (tecnología patentada AFSMTM). Además, un puerto especial permite medir con precisión la presión de vapor saturado en cualquier momento. Este modo se recomienda para fines de investigación y desarrollo, por ejemplo, para evaluar pequeños volúmenes de muestra en el desarrollo de materiales.
El modo de muestras múltiples permite al usuario obtener isotermas de adsorción/desorción de hasta cuatro muestras simultáneamente, mientras que la presión de vapor saturado puede determinarse en cualquier momento a través de un puerto específico. A diferencia del modo de alta precisión, el cálculo del cambio de volumen muerto en la célula de muestra se basa en un archivo de medición precargado. Este modo se recomienda para aplicaciones como el control de la calidad, cuando las muestras ya se han caracterizado en grandes cantidades.
Las dos características siguientes reducen el tiempo de medición entre un 50 y un 70%:

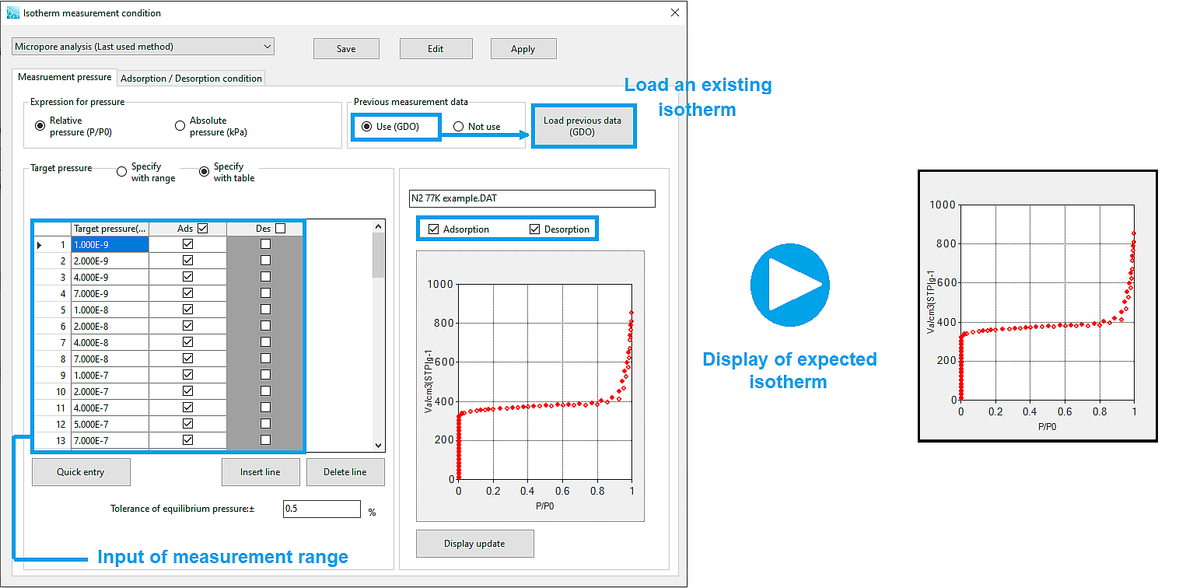

Al cargar una isoterma de adsorción medida previamente, se determinan automáticamente las condiciones de medición óptimas para las muestras. Cada punto de medición puede añadirse o eliminarse cómodamente, lo que permite al usuario determinar fácilmente la cantidad de inyección de gas.
Al determinar la presión de entrada de gas de acuerdo con el entorno de la instalación (presión secundaria de la botella de gas) antes de la medición, la válvula de control se optimiza automáticamente en cuanto a velocidad y rendimiento, reduciendo con éxito el tiempo de medición.
Es posible realizar diversas mediciones de adsorción de gas y vapor. Con ayuda de accesorios específicos se puede mantener un amplio rango de temperaturas durante el análisis o el pretratamiento.

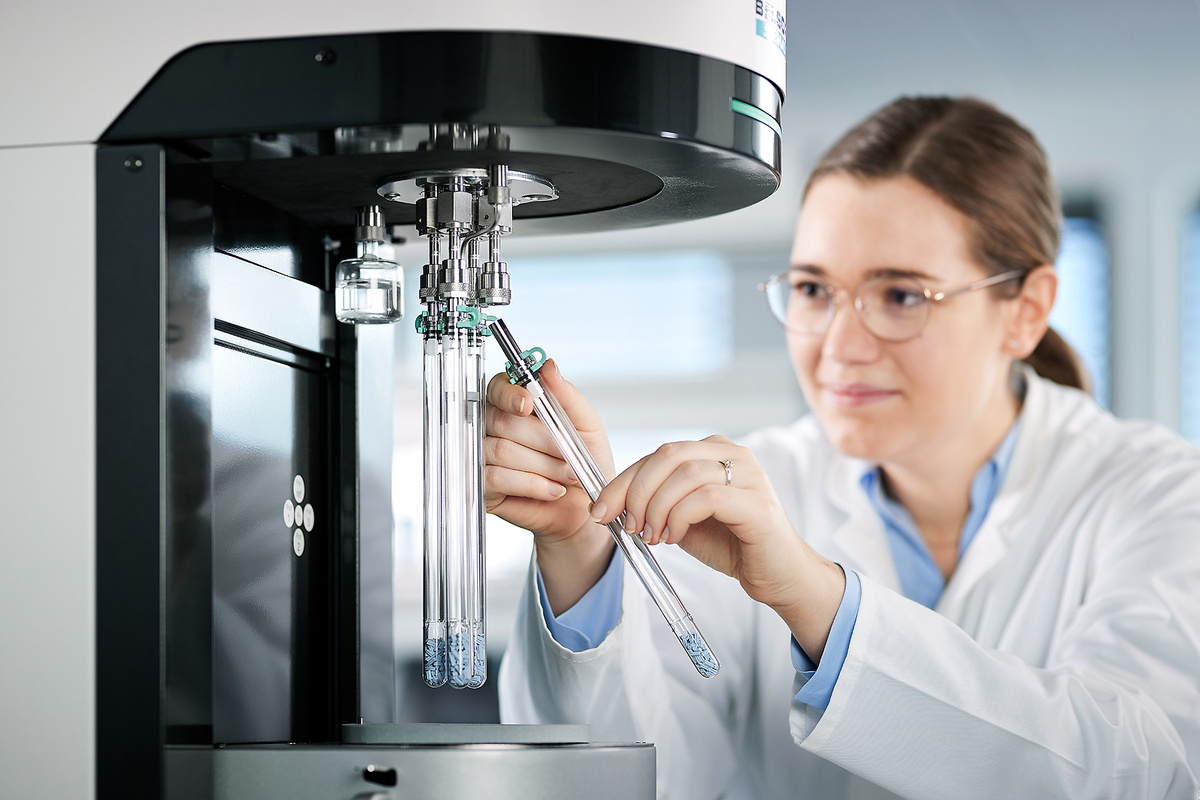

Se pueden realizar mediciones en una gran variedad de materiales, incluidos pellets, moldes, sustratos, así como polvo y otros materiales que no deben exponerse a la atmósfera. El conector está equipado con un tubo de muestra con un diámetro exterior de φ9 mm o φ14 mm. Se pueden suministrar tubos de muestra especiales para muestras más grandes, como pellets, y las muestras de polvo fino más pequeñas también se pueden medir fácilmente con los tubos de muestra adecuados.

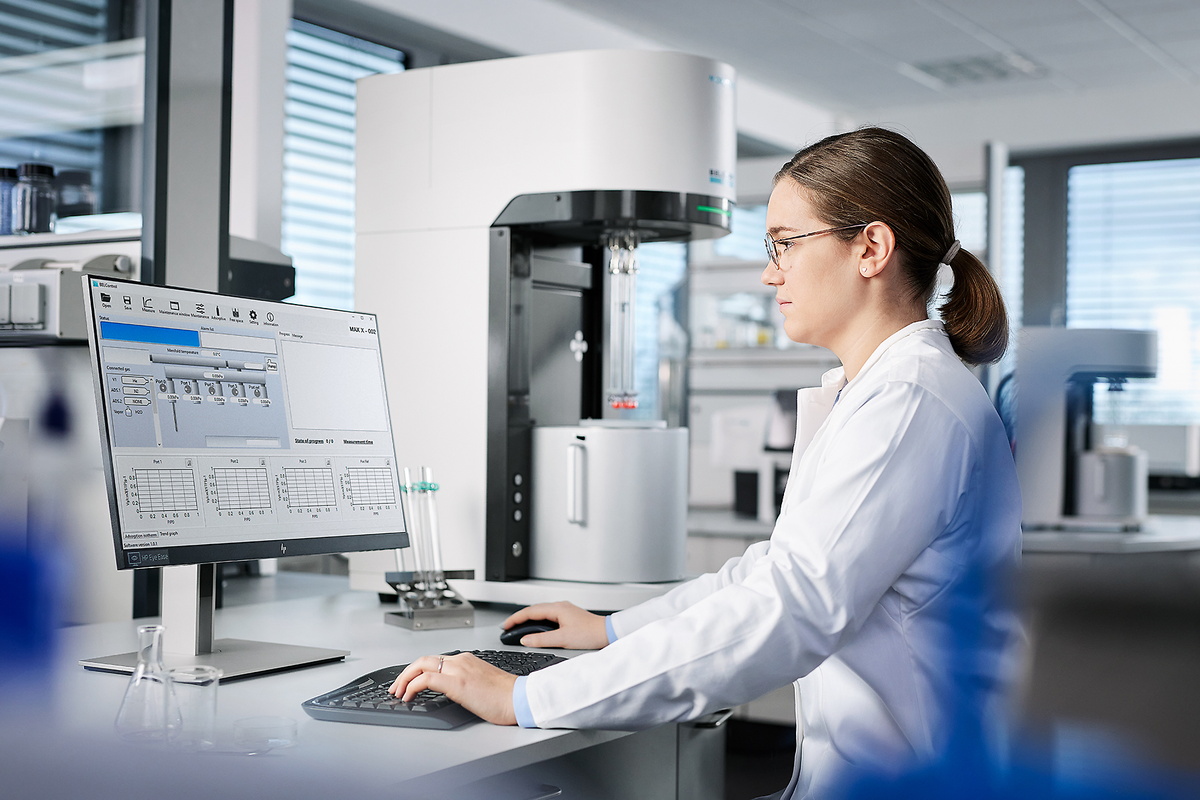

La versatilidad de los instrumentos BELSORP, con sus numerosas características y posibilidades, se complementa con BELCONTROL, el software operativo intuitivo y fácil de usar. Guía al usuario paso a paso a través del proceso de análisis, incluyendo la configuración de las condiciones de análisis, la realización de las mediciones, cuándo llenar y configurar el nitrógeno líquido u otro baño, cuándo sustituir la botella de gas, los pasos de desgasificación y mucho más. El software se ha diseñado para que el instrumento sea accesible y manejable para todo el mundo, incluso para los usuarios sin experiencia.
Para usuarios sin experiencia o para mediciones de muestras desconocidas, BELCONTROL sólo requiere información básica de la muestra (nombre, masa, etc.), condiciones de pretratamiento (si no se realiza externamente) y el rango de medición.
Es posible un control detallado de la configuración y los ajustes de medición para optimizar las condiciones de medición (p.ej., ajustes de dosificación, criterios de equilibrio, prueba de fugas opcional, etc.). Esto permite al usuario personalizar completamente el análisis de la muestra según sus necesidades.
| BELCONTROL | ||
| Quick BET | Sí | Superficie BET multipunto en menos de 20 minutos |
| Medición sin helio | Sí | AFSMTM 2 permite la medición sin He con una precisión inigualable |
| Cinética de adsorción | opcional | Medición de la velocidad de adsorción para el análisis de la difusión |
Los datos pueden analizarse arrastrándolos y soltándolos. La superposición de gráficos, la escala de los ejes X-Y y la conversión de unidades, los marcadores de puntos y los colores pueden modificarse fácilmente. Se puede establecer el color de los datos individuales con el fin de mejorar la visibilidad de los mismos datos en distintos tipos de análisis. La pantalla con los resultados del análisis puede guardarse. Incluso si el PC se apaga, el análisis puede realizarse de nuevo desde el estado guardado cuando se reinicia el PC. Los resultados del análisis pueden convertirse fácilmente a formato MS Excel mediante arrastrar y soltar.
La función para configurar análisis rutinarios es útil si se realiza el mismo análisis una y otra vez. Los datos definidos por el usuario pueden guardarse como isotermas de referencia para el análisis de distribución de poros, t-plot y αs. Todas las operaciones pueden visualizarse con un solo clic con el botón derecho del ratón. El software BELSIM (NLDFT / GCMC) para el análisis de la distribución de poros mediante simulación está incluido. La conversión a MS Excel se realiza fácilmente con un solo clic del ratón.

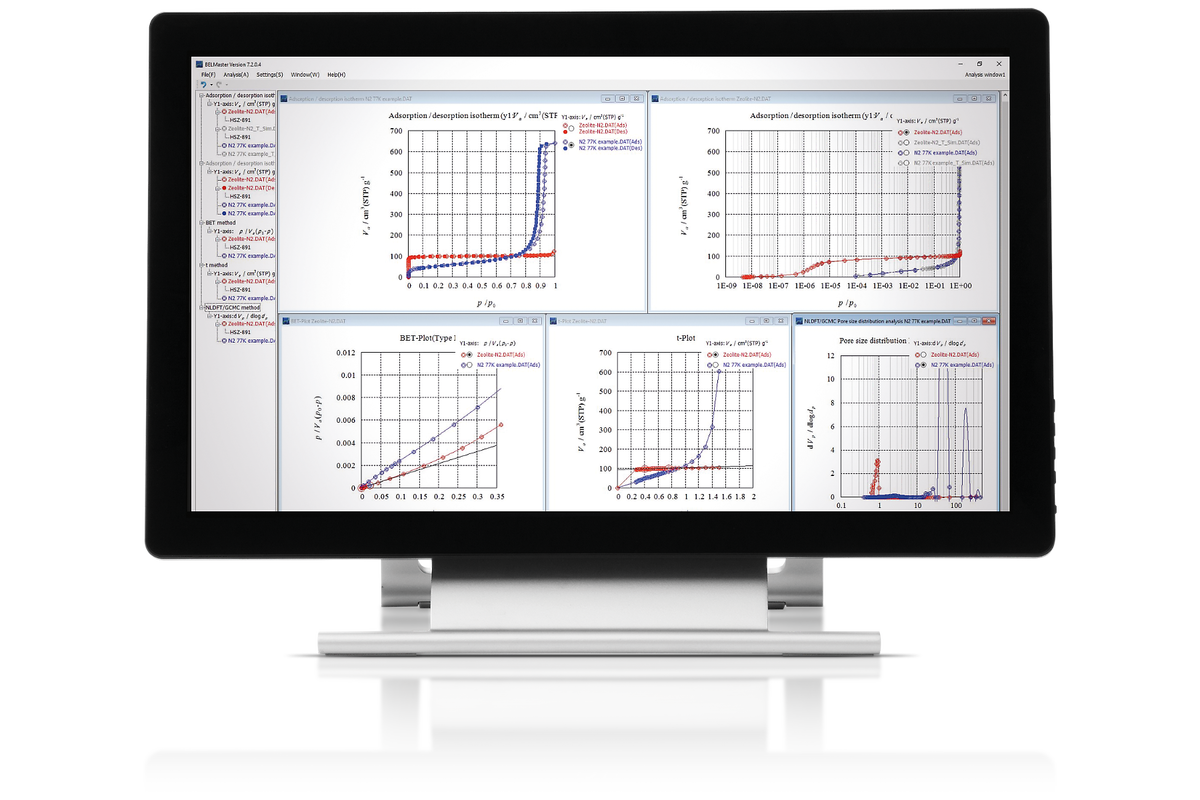

Programas de análisis BELMASTER
Accesorios estándar

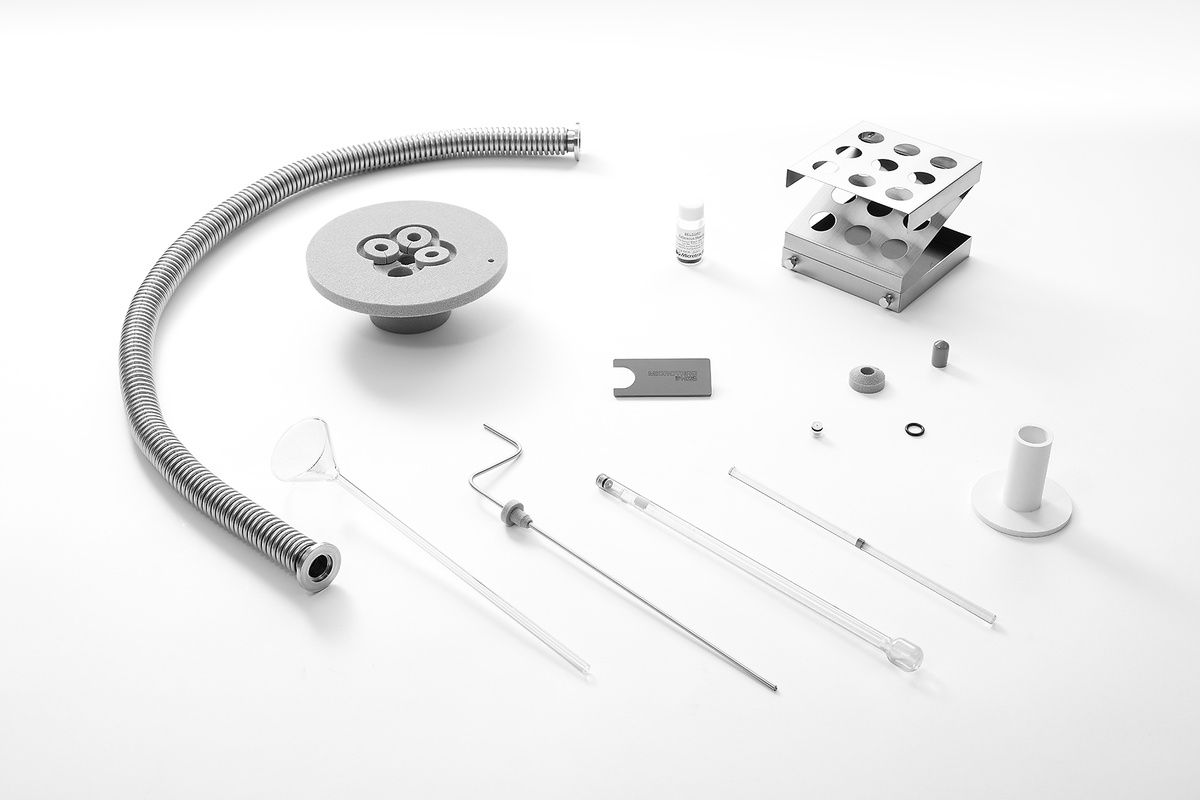

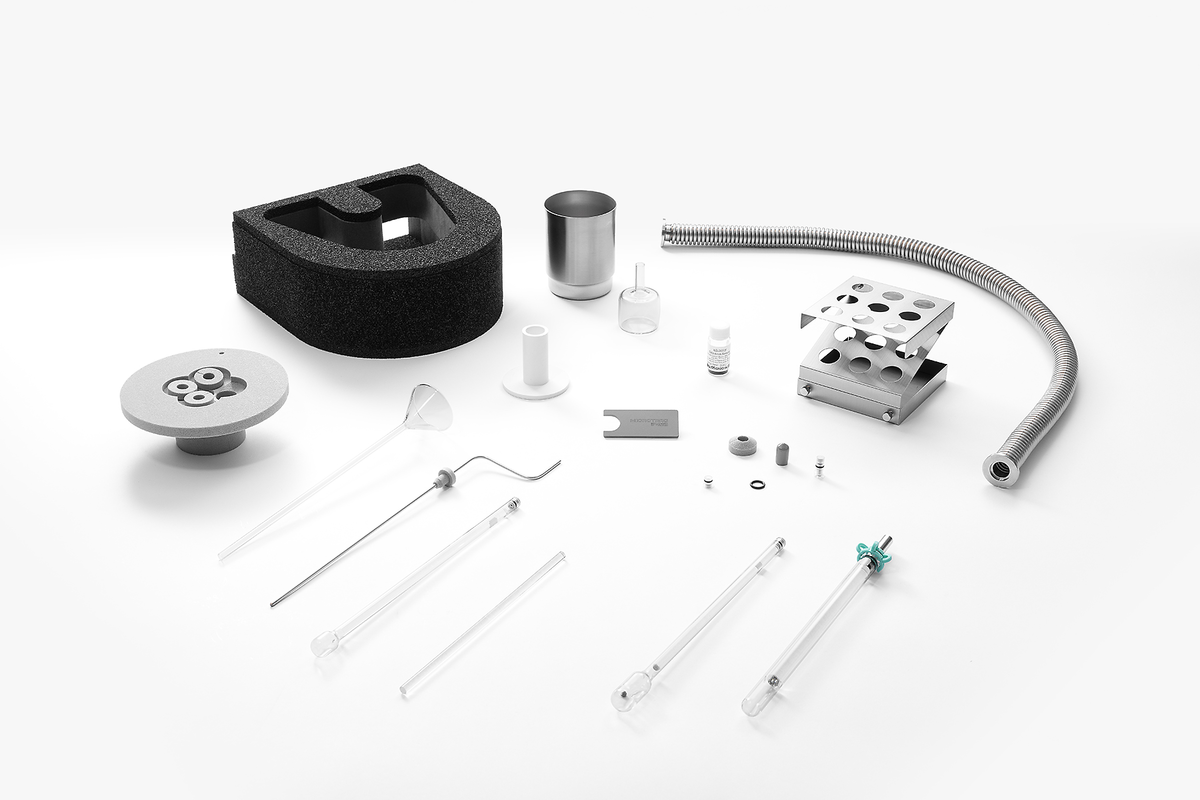

El BELSORP MAX X se suministra con una amplia gama de accesorios estándar como recipiente Dewar, cubierta/manguito de aislamiento térmico, tubo P0, células de muestra, varillas de vidrio, embudo de muestra, soportes de células de muestra, filtro de prevención de dispersión de muestra, muestra de referencia, juntas tóricas y mucho más./p>
Amplia gama de productos
Existen varios modelos para una gran variedad de mediciones de adsorción de gases y vapores. Microtrac propone el modelo más idóneo combinando los sensores de presión en función del número de muestras y el rango de evaluación de la distribución de poros.

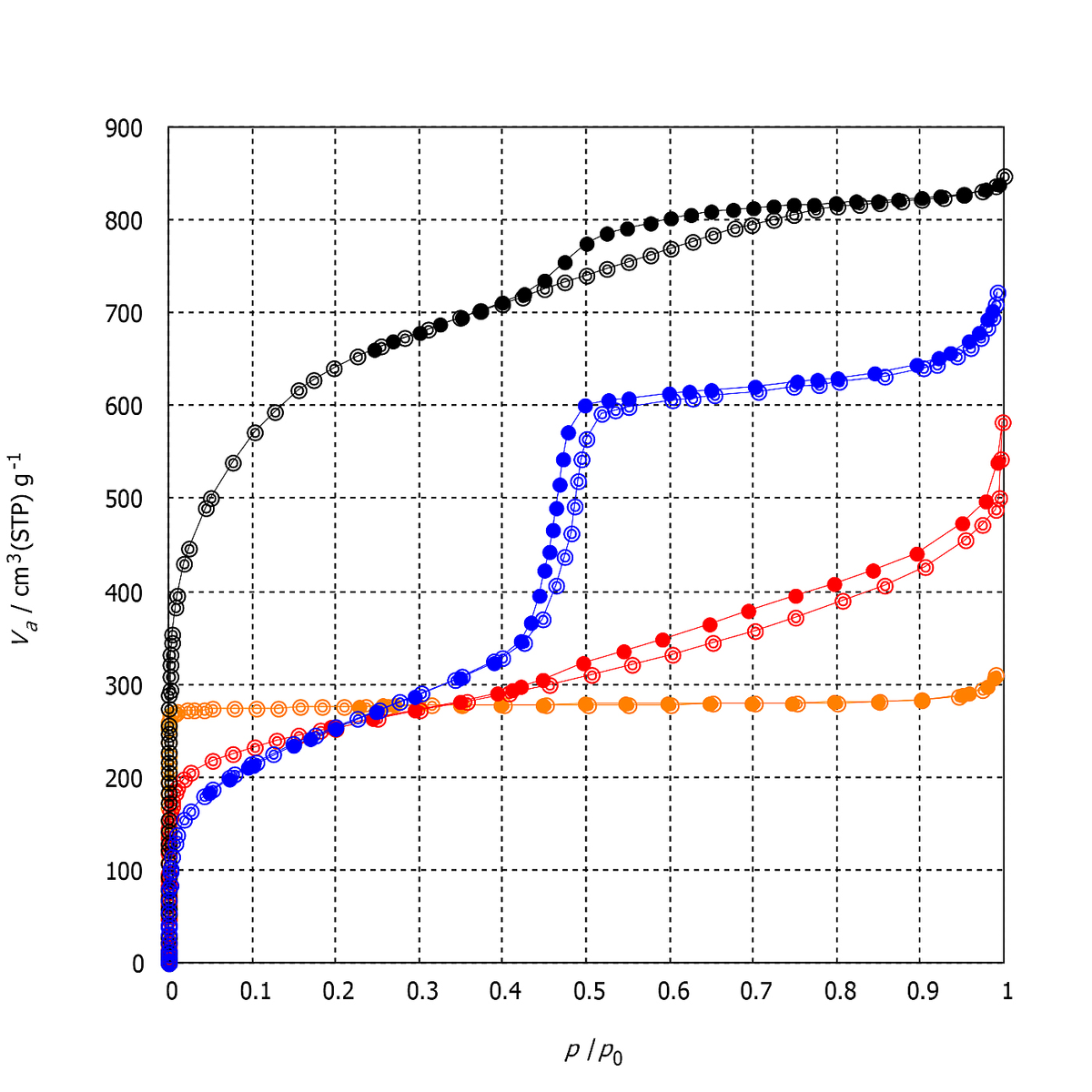

Mediciones de adsorción de nitrógeno a 77K de fibra de carbón activado (negro), MCM-41 (azul), marco metal-orgánico MIL-160 (naranja) y catalizador PdC (rojo)

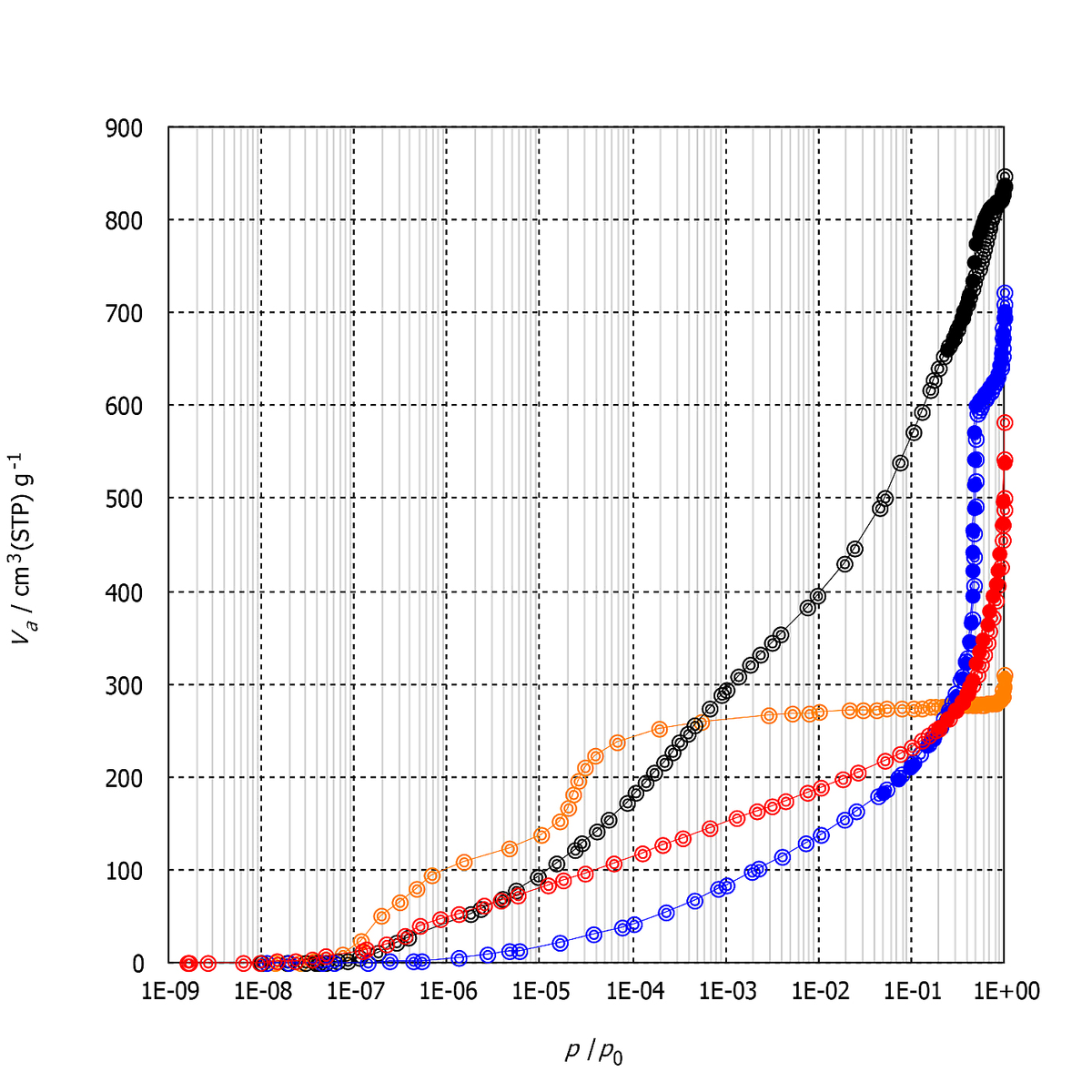

Mediciones de adsorción de nitrógeno a escala logarítmica a 77K de fibra de carbono activado (negro), zeolita MCM-41 (azul), estructura metal-orgánica MIL-160 (naranja) y catalizador PdC (rojo).

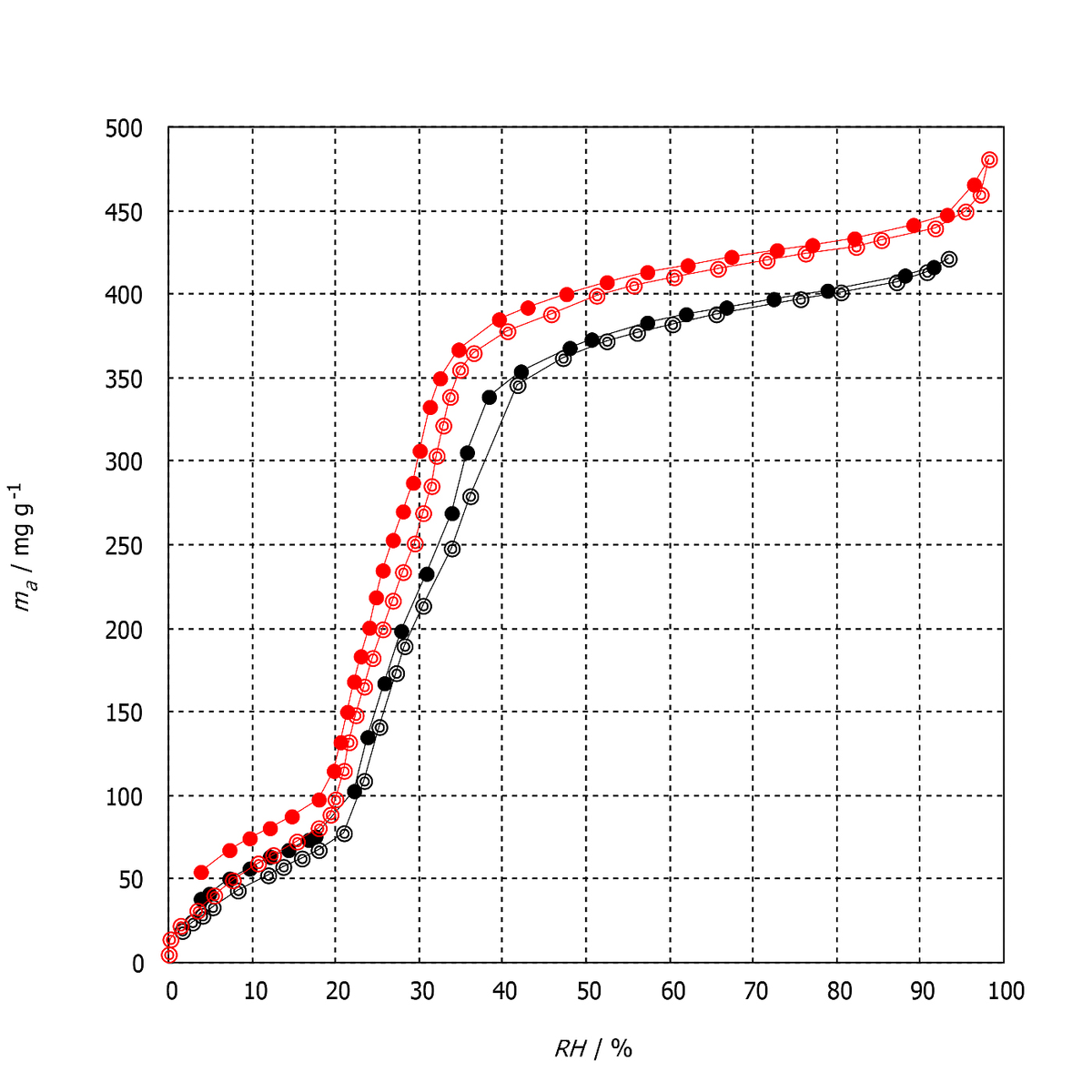

Medidas de sorción de agua de la estructura metal-orgánica UiO-66 a 25 °C (rojo) y 40 °C (negro)

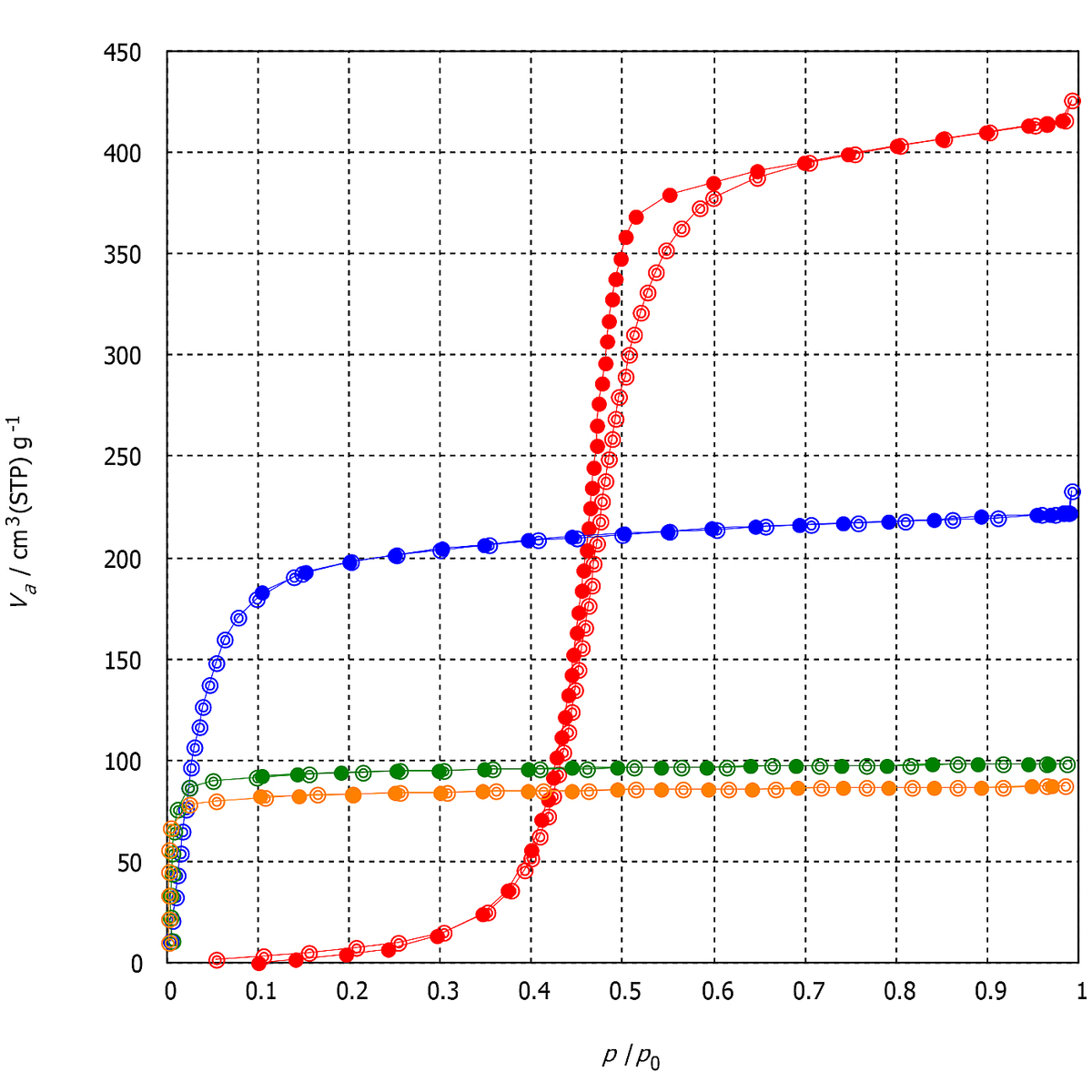

Varias mediciones de adsorción de vapor de fibra de carbón activado H2O a 20 °C (rojo), CH3OH a 15 °C (azul), C6H6 a 20 °C(verde) y CCl4 a 20 °C (naranja)
El BELSORP MAX X puede utilizarse en una amplia gama de aplicaciones, tales como catalizadores, baterías, fibras, materiales poliméricos, productos farmacéuticos, pigmentos, cosméticos, polvos magnéticos, membranas de separación, filtros, tóneres, cemento, cerámica y materiales semiconductores.
Para encontrar la mejor solución para sus necesidades de caracterización de partículas, visite nuestra base de datos de aplicaciones
Por favor, tenga en cuenta que las especificaciones de abajo son sólo una configuración de ejemplo.
Por favor, póngase en contacto con nosotros para discutir sus necesidades individuales.
| Principio de medición | Manometric method (volumetric method) + AFSM™ or AFSM™2 |
| Gas de adsorción | N2, Ar, Kr, CO2, H2, O2, CH2, NH2, NO, CO, Butane and other non-corrosive gases |
| Vapor de adsorción | H2O, MeOH, EtOH, C6H6, and other non-corrosive vapor |
| Puertos de gas | 3 ports (optional: up to 12 ports) |
| Número de mediciones | MAX X: max. 4 ports simultaneously MAX X-HT: max. 4 ports simultaneously MAXX-HP: max. 3 ports simultaneously |
| Rango de medición (superficie específica) | 0,01 m2/g y superior (N2) 0,0005 m2/g y superior (Kr) (según la densidad de la muestra) |
| Measurement range (pore size distribution) | 0.35 - 500 nm |
| Measurement range (gas adsorption isotherm) | MAX X: P/P0 = 10-8~0.997 (N2@77.4K, Ar@87.3K) MAX X-HT: max. P/P0 = 10-6~0.997 (N2@77.4K, Ar@87.3K) MAXX-HP: P/P0 = 10-8~0.997 (N2@77.4K, Ar@87.3K) |
| Measurement range (vapor adsorption isotherm) | MAX X: P/P0 = ~0.95 @40°C MAX X-HT: P/P0 = ~0.95 @80°C MAXX-HP: P/P0 = ~0.95 @40°C |
| Measurement range (high pressure gas adsorption isotherm) | MAX X: - MAX X-HT: - MAXX-HP: 10Pa~900kPa |
| Pressure transducer (1MPa: 7500 Torr) | MAX X: - MAX X-HT: - MAXX-HP: 1 unit |
| Transductor de presión (133 kPa: 1000 Torr) | MAX X: 6 units MAX X-HT: 6 units MAXX-HP: 5 units |
| Transductor de presión (1,33 kPa: 10 Torr) | MAX X: max. 4 units MAX X-HT: 4 units MAXX-HP: 3 units |
| Transductor de presión (0,0133 kPa: 0,1 Torr) | MAX X: max. 3 units MAX X-HT: - MAXX-HP: 2 units |
| Horno de aire termostático | MAX X: 50°C MAX X-HT: 80°C MAXX-HP: 50°C |
| Vacuum gauge / pump | Cold cathode gage (Optional)/Turbo molecular pump + rotary pump (or diaphragm pump) |
| Measurement temperature (Dewar vessel) | LN2, LAr temperature; Holding time: 80 h |
| Measurement temperature (Pretreatment heater) | 50 - 550°C |
| Measurement temperature (Water bath) | -10 - 80°C (constant temperature circulator) |

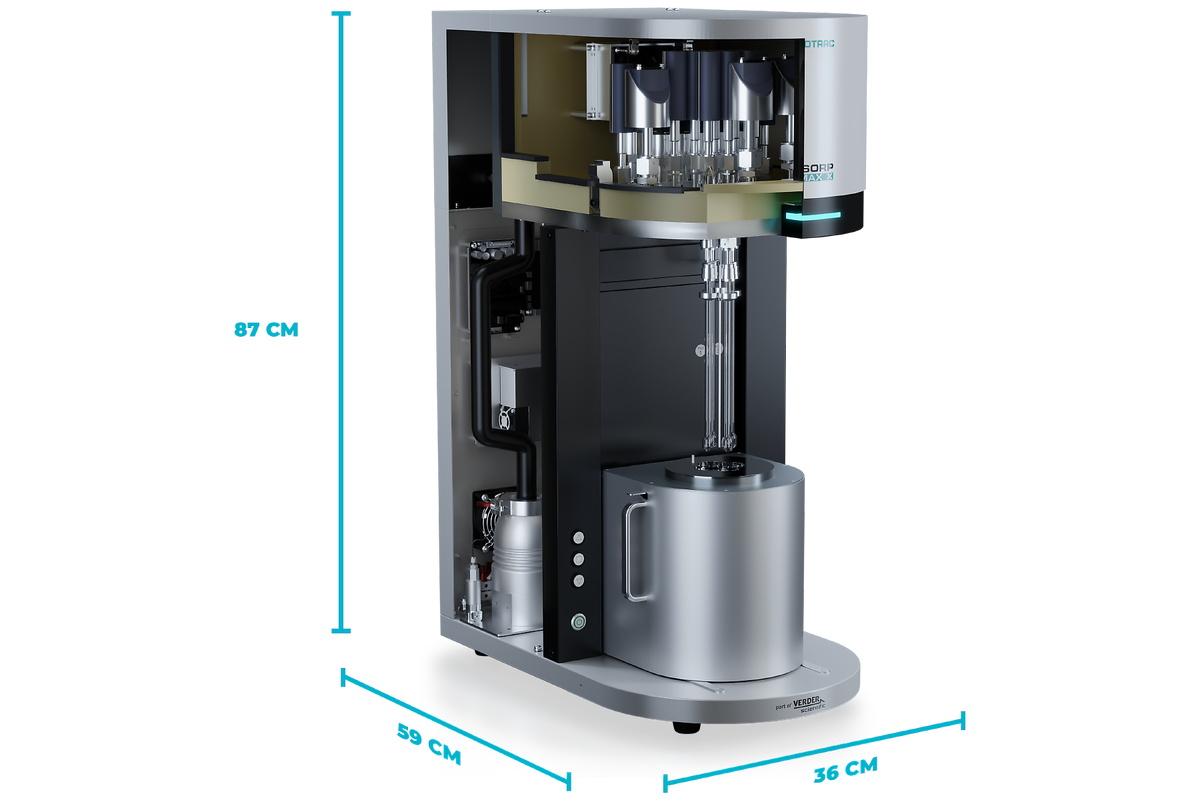

| Medidas (A x H x F) | 360 x 870 x 590 mm |
| Peso (cuerpo principal) | 50 kg |
| Utilidad - Gas | He, adsorption gas pressure: 0.1MPa (G) Joint: 1/8" Swagelok joint Valve operan gas pressure: 0.5 - 0.6 Mpa (G) Joint: 1/4" one-touch pipe contact |
| Utilidad - Energía | AC 100 - 240 V/400W (rotary pump not included) |
| Certificado CE | sí |
| Operating software | Windows 10 operating system or higher, CPU Intel(R) Core i5 or higher 2 GB of memory or more, 5 GB HDD space or more |
| Monitor recomendado | Monitores Full HD |
Reservado el derecho a realizar modificaciones técnicas o correcciones.
